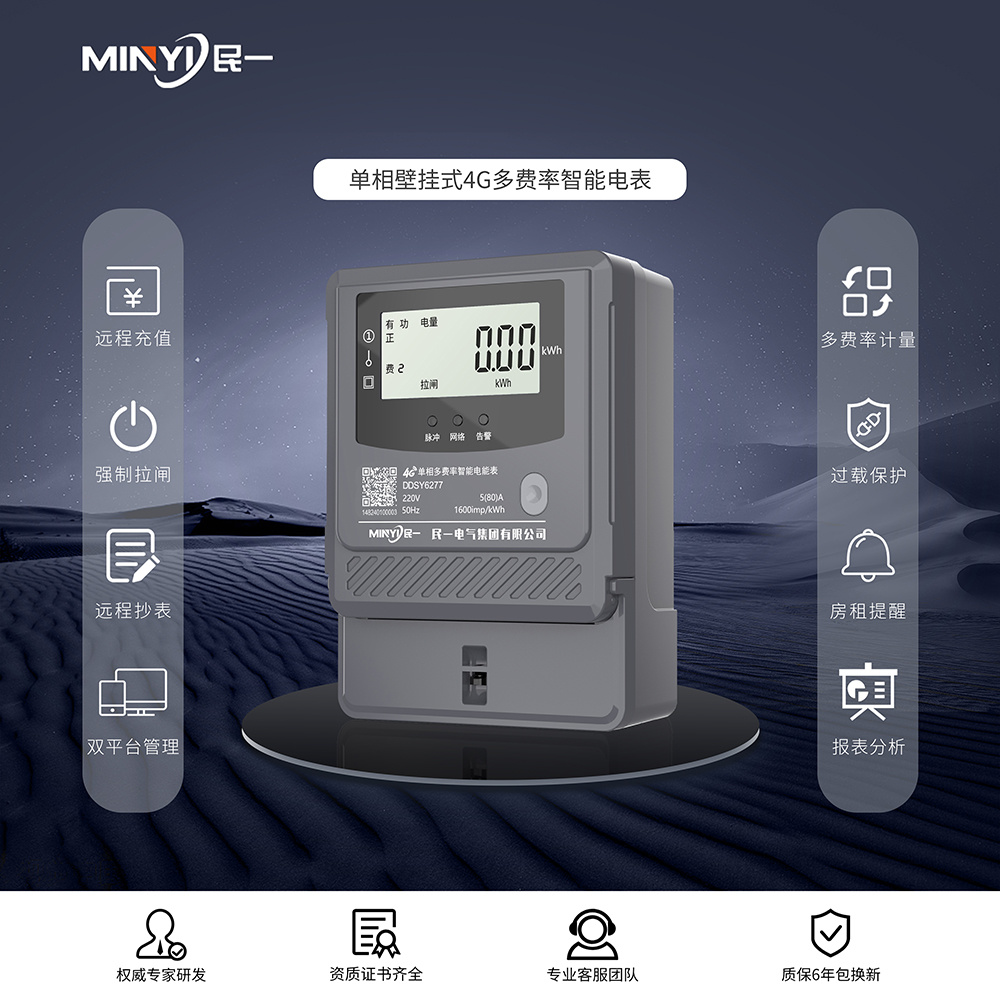

单相壁挂式4G多费率智能电表
功能特点
- 预付费功能
先充值后用电,小程序购电,剩余电量为0,自动断电。 - 计量采集
具有计量总有功电能量,采集电压、电流、有功功率等实时电网参数。 - 复费率功能
复费率功能:支持8个费率时段表,支持尖峰平谷四个费率,并可在约定时间点自动切换。 - 日冻结功能
支持正、反向有功电量的存储;存储每天的零点电能量,可存储30天数据。 - 保电功能
在欠费等情况引起电表自动跳闸断电时,因特殊情况无法及时充值时可通过长按保电按键(≥15S)恢复供电,保电持续24小时,以供恢复用电缓冲。 - 通信功能
具有1路蓝牙通讯接口,1路4G通讯,通讯相互独立,通讯规约符合DL/T645-2007及其备案文件。 - 费控功能
支持远程拉合闸控制功能,支持跳闸、合闸、清零、校时。 - 远程升级
具备在线远程升级程序功能,方便升级终端功能,支持断电续传。

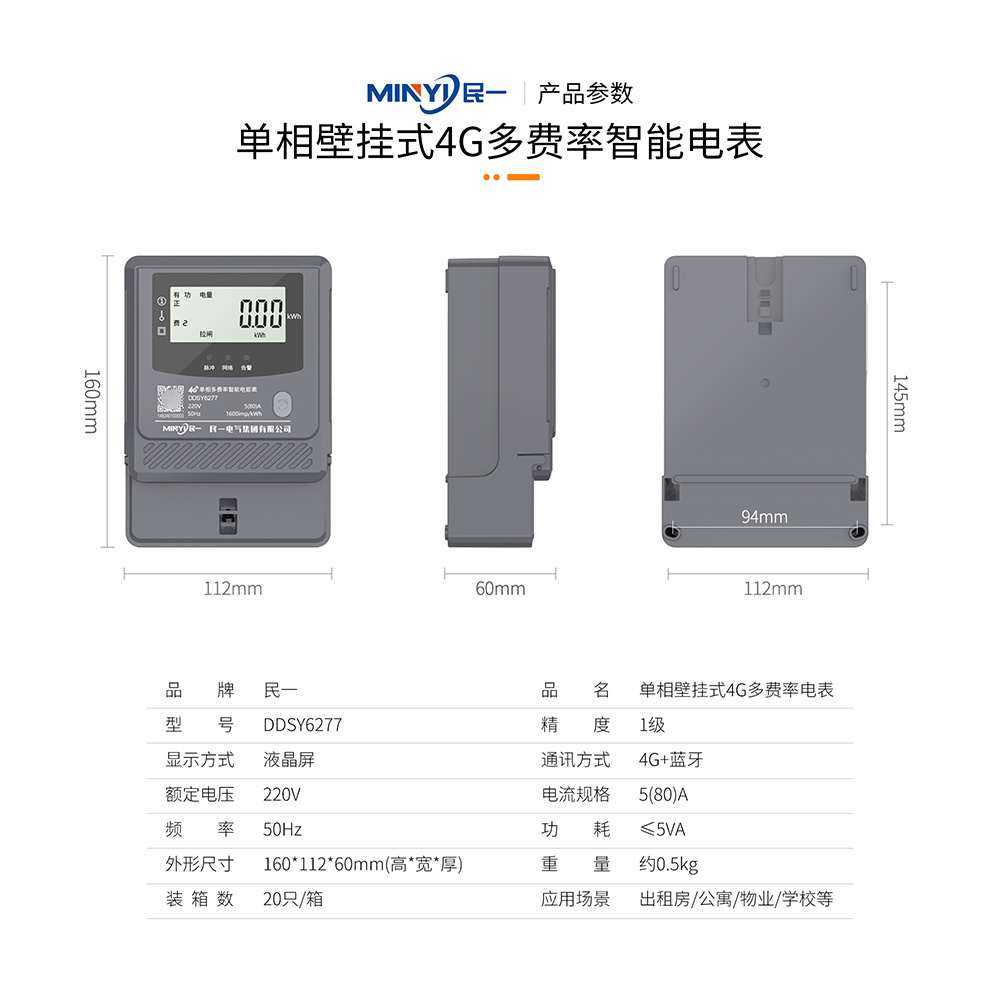

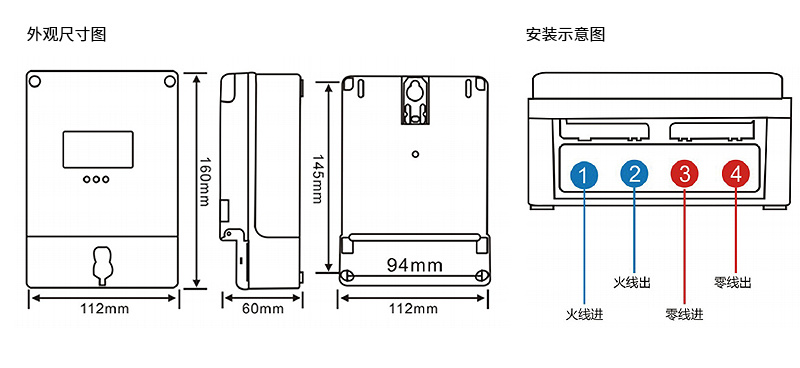

外形说明及安装
安装提示
● 电能表应安装在通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏电能表的场所;电能表应用保护柜保护;
● 电能表应按标准安装尺寸图安装,并应固定挂扣上。
● 电能表应按接线图正确接线,安装时应将接线端子拧紧,避免因接触不良而引起损坏。
性能指标
| 项目 | 参数 | |
| 电气参数 | 参比电压 | 220V |
| 规定工作电压 | 90%Un~110%Un | |
| 扩展工作电压 | 80%Un~115%Un | |
| 电流规格 | 5(20)/10(40)/15(60)/20(80)A | |
| 精度等级 | 有功1级、无功2级 | |
| 频率范围 | (50±5%)Hz | |
| 功耗 | 电压线路：≤1.5W、6VA | |
| 电流线路：≤1VA | ||
| 有功SO脉冲常数 | 1600imp/kWh | |
| 通讯 | 通讯接口 | 4G |
| 蓝牙 | ||
| 运行环境条件 | 工作温度 | -40°℃~70°℃ |
| 湿度 | 5%~100% | |
| 大气压力 | 63kPa~106kPa(≤2KM海拔) | |
| 防尘、防滴水 | IP51 | |
| 电磁兼容 | 快速群脉冲 | 4KW(电源回路)/2KV(信号回路) |
| 静电放电 | 8KV | |
| 雷击浪涌 | 4KV | |
| 安全性能 | 冲击耐压 | 6KV |
| 交流耐压 | 2KV | |
| 使用寿命 | 使用年限 | ≥10年 |
| MTTF | ≥10年 | |
| 外壳尺寸 | 壁挂系列 | 长112mm×宽60mm×高160mm |
工作原理
单相壁挂式4G多费率智能电表采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,它的工作原理是它的工作原理是4G通信模块允许与移动设备或系统主站进行无线通信,通过4G通讯进行电能测量、控制以及数据存储与处理等功能,并支持多个费率时段表,可在约定时间点自动切换,实现了对电表的远程监测、复费率电价调节、充值和控制管理。
应用场景
住宅公寓解决方案
智慧高校水电表解决方案
商业中心解决方案
