三相7P导轨式4G多费率智能电表

三相7P导轨式4G多费率智能电表 DDSY6277单相壁挂式4G智能表是我公司按照国家电网公司计量、抄表和收费标准化建设的要求，基于全新软硬件平台精心推出的新一代计量计费装置。该系列产品采用现代微电子技术、嵌入式软件技术、电测量技术、数据通讯技术、数据存储技术，各项技术指标符合GB/T17215、《DL/T614-2007》、《DL/T645-2007》等国家标准、采用先进的超低功耗大规模集成电路技术及SMT工艺制造，具有测量精度高、稳定性好、可靠性高、过载能力强、功能丰富、环保节能等显著优点，可广泛应用于电力行业及用电自动化领域的电能计量。

立即咨询

功能特点

预付费功能
先充值后用电,小程序购电,剩余电量为0,自动断电。
计量采集
具有计量总有功电能量,采集电压、电流、有功功率等实时电网参数。
瞬时量采集
采集电压、电流、有功功率、无功功率等实时电网参数,测量误差(用误差)不超过士1%。
复费率功能
复费率功能:支持8个费率时段表,支持尖峰平谷四个费率,并可在约定时间点自动切换。
日冻结功能
支持正、反向有功电量的存储;存储每天的零点电能量,可存储30天数据。
保电功能
在欠费等情况引起电表自动跳闸断电时,因特殊情况无法及时充值时可通过长按保电按键(≥15S)恢复供电,保电持续24小时,以供恢复用电缓冲。
通信功能
具有1路蓝牙通讯接口,1路4G通讯,通讯相互独立,通讯规约符合DL/T645-2007及其备案文件。
费控功能
支持远程拉合闸控制功能,支持跳闸、合闸、清零、校时。
远程升级
具备在线远程升级程序功能,方便升级终端功能,支持断电续传。

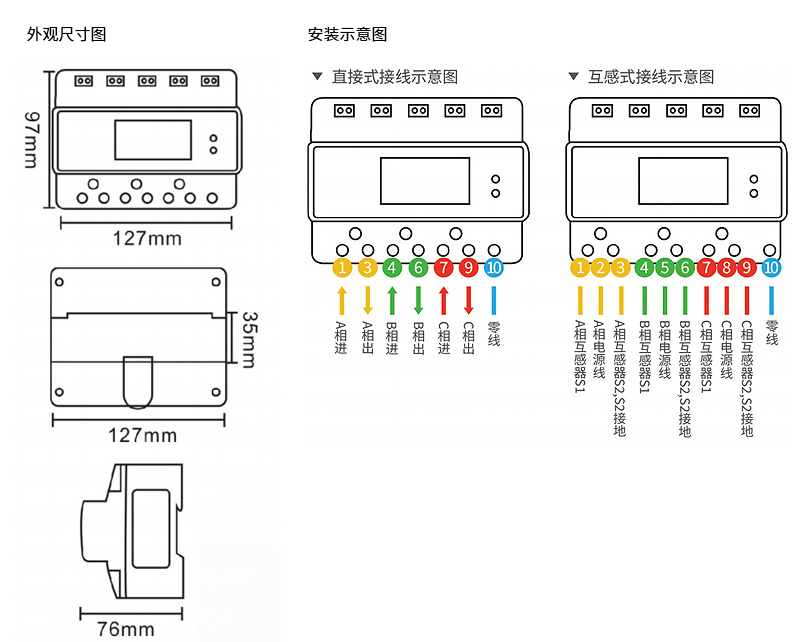

外形说明及安装

安装提示
● 电能表应安装在通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏电能表的场所;电能表应用保护柜保护;
● 电能表应按标准安装尺寸图安装,并应固定挂扣上。
● 电能表应按接线图正确接线,安装时应将接线端子拧紧,避免因接触不良而引起损坏。

性能指标

项目	参数
参比电压	直接接入	3×220/380V
参比电压	电压互感器接入	3×57.7/100V,3×100V
正常工作电压	规定工作电压范围	90%Un~110%Un
正常工作电压	扩展工作电压范围	80%Un~115%Un
电流规格	互感式	31.5(6)A;33(6)A
电流规格	直接式	5-(60)A/5-(80)A
精度等级	有功	1.0级
精度等级	无功	2.0级
功耗	电压线路功耗	≤1.5W,6VA
功耗	电流线路功耗	互感式：<0.2VA;直接式：<0.4VA
频率范围		(50+5%)Hz
有功起动电流	互感式	0.002In
有功起动电流	直接式	0.004Ib
无功起动电流	互感式	0.003In
无功起动电流	直接式	0.005Ib
有功S0脉冲常数	互感式	6400imp/kWh
有功S0脉冲常数	直接式	400imp/kWh
通讯	通讯接口	4G
	通讯接口	蓝牙
	通讯协议	DL/T645-2007
	通讯协议	Modbus-RTU
运行环境条件	温度	-40°℃~70℃
	湿度	5%~100%
	大气压力	63kPa~106kPa(s2KM海拔)
	防尘、防滴水	Ip40
电磁兼容	快速群脉冲	4KV(电源回路)/2KV(信号回路)
	静电放电	8KV
	雷击浪涌	4KV
安全性能	冲击耐压	6KV
安全性能	工频耐压	2KV
使用寿命	使用年限	≥10年
使用寿命	MTTF	≥10年

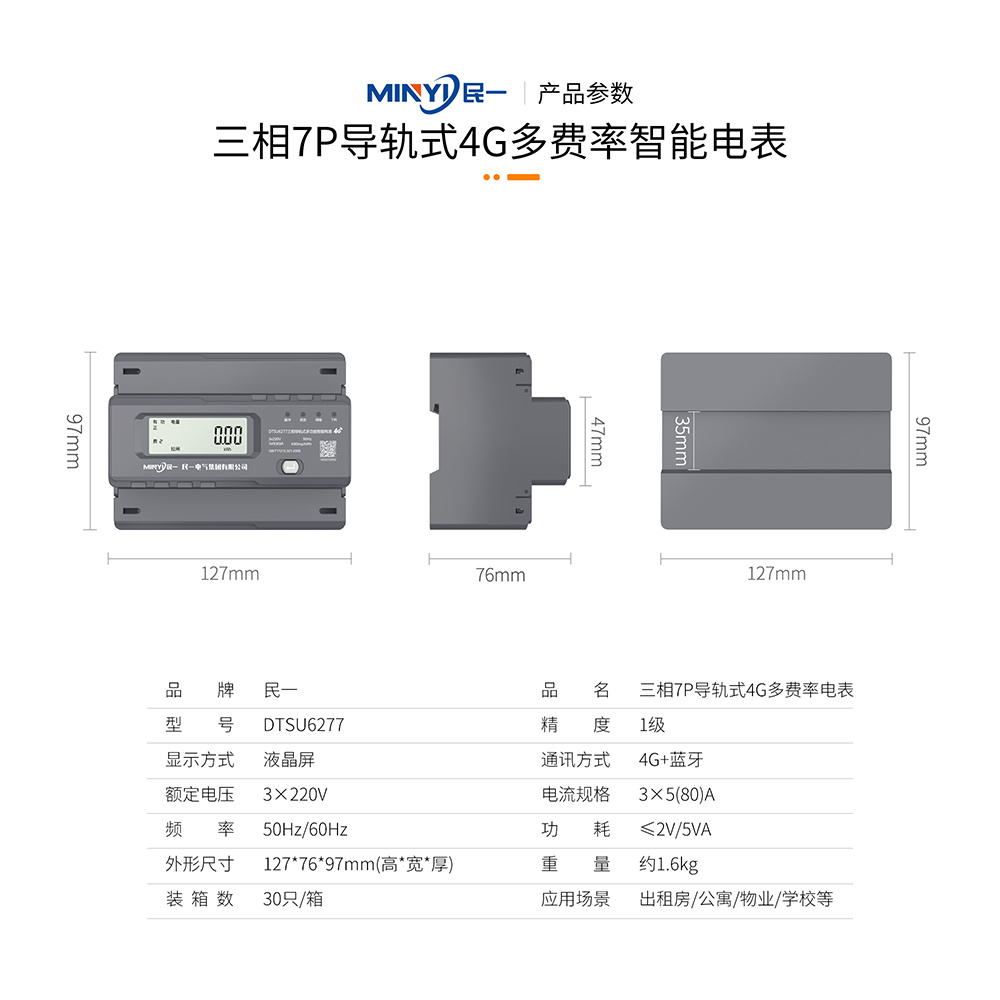

外壳尺寸	导轨系列	长127mm×宽76mm×高97mm

工作原理

三相7P导轨式4G多费率智能电表采用标准7P宽度外形及DIN35mm标准导轨安装方式,轻松装入照明箱、照明柜内,具有体积小易安装、易组网等优点,它集计量.费控、复费率、监控、报警、显示、冻结、4G通讯、蓝牙通讯于一身。它的工作原理是它的工作原理是4G通信模块允许与移动设备或系统主站进行无线通信,通过4G通讯进行电能测量、控制以及数据存储与处理等功能,并支持多个费率时段表,实现了对水电表的远程监测、充值和控制管理。
