单相壁挂式蓝牙+刷卡智能电表

立即咨询

单相壁挂式蓝牙+刷卡智能电表

功能特点

预付费功能
先充值后用电,小程序购电,剩余电量为0,自动断电。
计量采集
具有计量总有功电能量,采集电压、电流、有功功率等实时电网参数。
保电功能
在欠费等情况引起电表自动跳闸断电时,因特殊情况无法及时充值时可通过长按保电按键(≥15S)恢复供电,保电持续24小时,以供恢复用电缓冲。
通信功能
具有1路蓝牙通讯接口,1路4G通讯,通讯相互独立,通讯规约符合DL/T645-2007及其备案文件。
费控功能
支持远程拉合闸控制功能,支持跳闸、合闸、清零、校时。

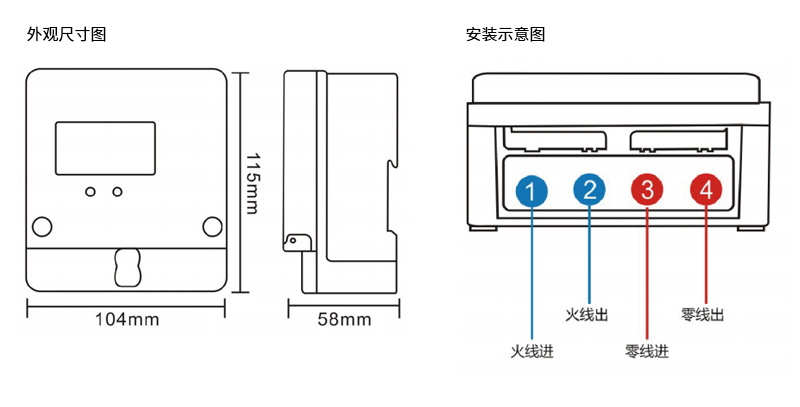

外形说明及安装

安装提示
● 电能表应安装在通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏电能表的场所;
● 电能表应用保护柜保护电能表应按标准安装尺寸图安装,并应固定挂扣上。
● 电能表应按接线图正确接线,安装时应将接线端子拧紧,避免因接触不良而引起损坏。

性能指标

项目	参数
电气参数	参比电压	220V
	规定工作电压	90%Un~110%Un
	扩展工作电压	80%Un~115%Un
	电流规格	5(20)/10(40)/15(60)/20(80)A
	精度等级	有功1级、无功2级
	频率范围	(50±5%)Hz
	功耗	电压线路：≤1.5W、6VA
	功耗	电流线路：≤1VA
	有功SO脉冲常数	1600imp/kWh
通讯	通讯接口	蓝牙、IC卡
运行环境条件	工作温度	-40°℃~70°℃
	湿度	5%~100%
	大气压力	63kPa~106kPa(≤2KM海拔
	防尘、防滴水	P51
电磁兼容	快速群脉冲	4KW(电源回路)/2KV(信号回路)
	静电放电	8KV
	雷击浪涌	4KV
安全性能	冲击耐压	6KV
安全性能	交流耐压	2KV
使用寿命	使用年限	≥10年
使用寿命	MTTF	≥10年
外壳尺寸	壁挂系列	长104mm×宽58mm×高115mm

工作原理

单相壁挂式蓝牙+刷卡智能电表采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,它的工作原理是用户刷卡后,电表进行身份验证,启动电能测量,记录用电信息,并实时更新至刷卡系统,以实现智能用电管理。蓝牙通信模块则允许与其他蓝牙设备或系统进行无线通信,通过蓝牙通讯进行电能测量、蓝牙通信以及数据存储与处理等功能,实现了对水电表的短距离监测、充值和控制管理。
