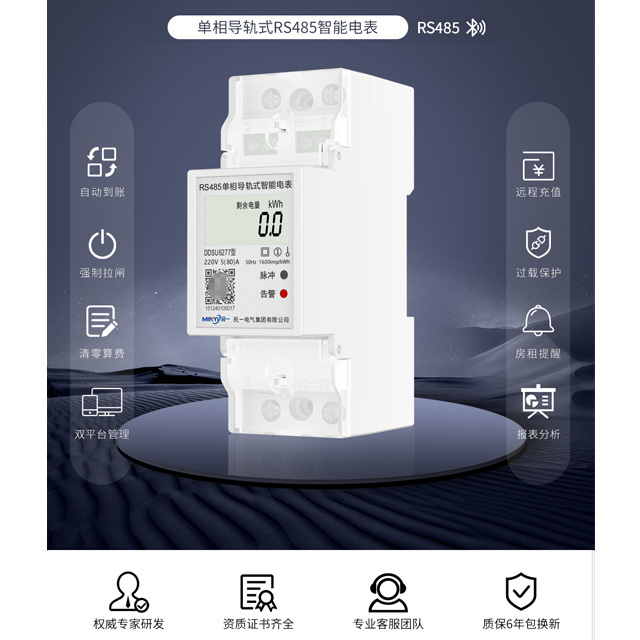

单相2P导轨式RS485智能电表
功能特点
- 预付费功能
先充值后用电,小程序购电,剩余电量为0,自动断电。 - 计量采集
具有计量总有功电能量,采集电压、电流、有功功率等实时电网参数。 - 保电功能
在欠费等情况引起电表自动跳闸断电时,因特殊情况无法及时充值时可通过长按保电按键(≥15S)恢复供电,保电持续24小时,以供恢复用电缓冲。 - 通信功能
具有1路蓝牙通讯接口,1路4G通讯,通讯相互独立,通讯规约符合DL/T645-2007及其备案文件。 - 费控功能
支持远程拉合闸控制功能,支持跳闸、合闸、清零、校时。

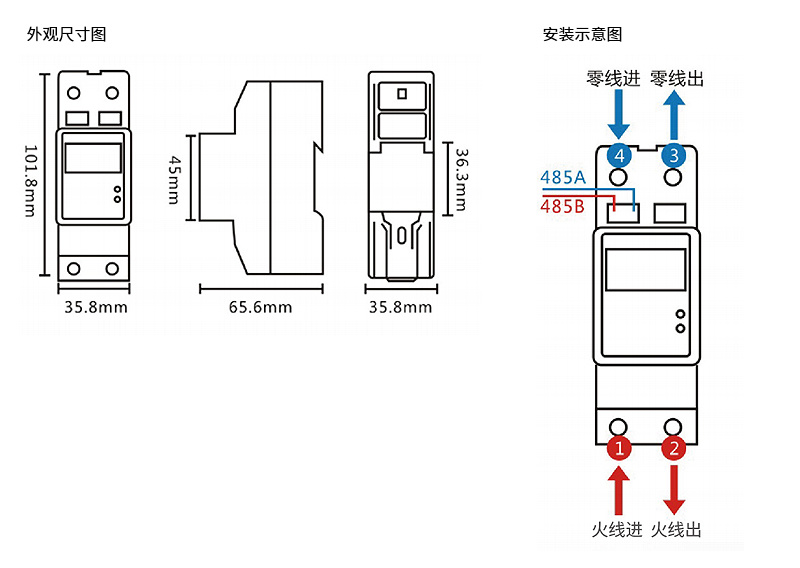

外形说明及安装
安装提示
● 电能表应安装在通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏电能表的场所,电能表应用保护柜保护;
● 电能表应按标准安装尺寸图安装,并应固定DIN35mm标准导轨上。
● 电能表应按接线图正确接线,安装时应将接线端子拧紧,避免因接触不良而引起损坏。
性能指标
| 项目 | 参数 | |
| 电气参数 | 参比电压 | 220V |
| 规定工作电压 | 90%Un~110%Un | |
| 扩展工作电压 | 80%Un~115%Un | |
| 电流规格 | 5-(60)A 5-(80)A | |
| 精度等级 | 有功1级、无功2级 | |
| 频率范围 | (50±5%)Hz | |
| 功耗 | 电压线路：≤1.5W、6VA | |
| 电流线路：≤1VA | ||
| 有功SO脉冲常数 | 1600imp/kWh | |
| 通讯 | 通讯接口 | RS-485(默认波特2400) |
| 蓝牙 | ||
| 通讯协议 | DL/T645-2007 | |
| Modbus-RTU(可选) | ||
| 运行环境条件 | 工作温度 | 40℃-70℃ |
| 湿度 | 5%~1009% | |
| 大气压力 | 63kPa~106kPa(≤2KM海拔) | |
| 防尘、防滴水 | IP51 | |
| 电磁兼容 | 快速群脉冲 | 4KW(电源回路)/2KV(信号回路) |
| 静电放电 | 8KV | |
| 雷击浪涌 | 4KV | |
| 安全性能 | 冲击耐压 | 6KV |
| 交流耐压 | 2KV | |
| 使用寿命 | 使用年限 | ≥10年 |
| MTTF | ≥10年 | |

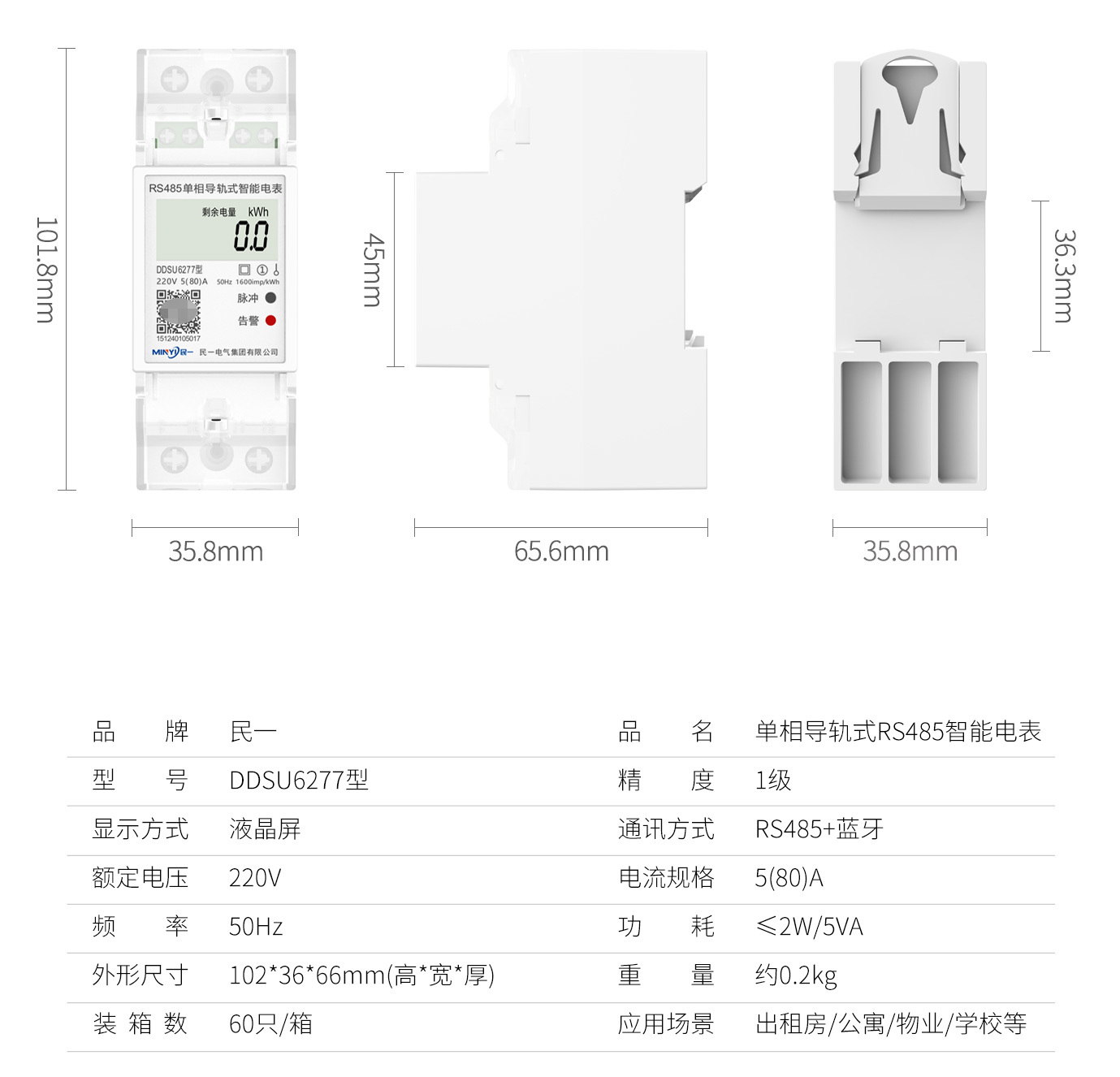

| 外壳尺寸 | 导轨系列 | 长35.8mm×宽65.6mm×高101.8mm |
工作原理
单相2P导轨式RS485智能电表采用标准2P宽度外形及DIN35mm标准导轨安装方式,轻松装入照明箱.照明柜内,具有体积小易安装、易组网等优点,它集计量、费控、监控、报警、显示、冻结、蓝牙通讯于一身。它的工作原理是将电表上的数据通过传感器以脉冲信号方式传输给集中器,集中器接收到多路脉冲信号后进行计数和处理,并将结果存储,从而进行电能测量、控制以及数据存储与处理等功能,实现了对水电表的远程监测、充值和控制管理。
应用场景
住宅公寓解决方案
智慧高校水电表解决方案
商业中心解决方案
