水电双路采集终端

• 抄表功能
  ①通过485-I及485-lI接口和电能表连接可抄读多功能电能表数据。数据项包括电压电流等瞬时量、正反向有无功电能量、电表运行状态字、时间及事件。
  ②提供一路本地LORA模块,通过自组网方式采集电能表数据。
• 事件记录与上报功能
  终端具备对本身及电表数据做事件分析记录,存储最近256条事件,对重要事件主动上报。(支持事件具体参照1374.2-第2部分:集中抄表终端技术规范)
• 数据统计处理
  ①统计数据:终端供电时间、停上电次数、复位次数、通信流量等多种统计数据。
  ②日、月冻结数据:对实时数据、电量数据、需量数据按日、月冻结,最长保存60天日末数据,12个月末数据。
  ③负荷曲线数据:对实时数据、电量数据、需量数据按15分钟间隔存储,形成负荷曲线,存储深度为15天。
• 遥信功能
  1路无源触点遥信输入,按状态量变化时间先后次序生成事件记录,并主动上报。

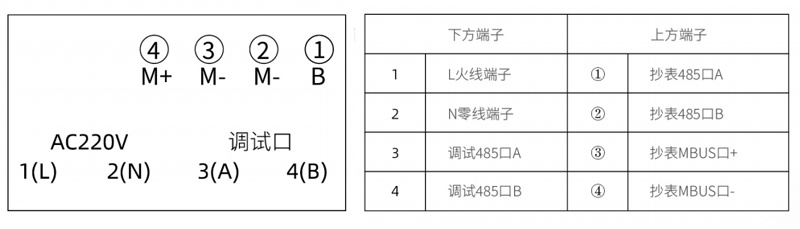

安装说明

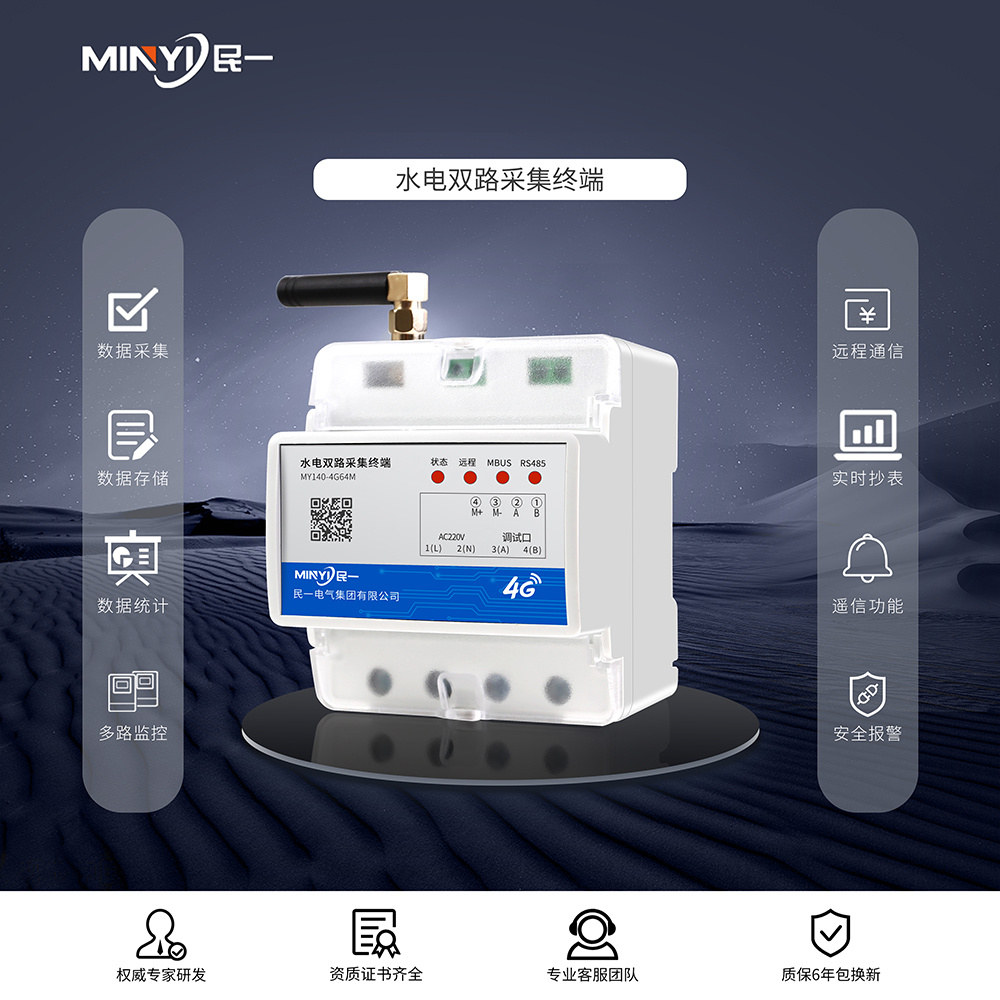

状态：远程通道连接状态指示灯,红灯。常亮表示网络未连接,1秒间隔闪烁表示4G注册到基站,200mS间隔闪烁表示与云服务器建立数据连接并可以正常通信。
远程：远程通信状态指示灯,红绿双色灯。红色闪烁表示接收数据,绿色闪烁表示发送数据。
MBUS：MBUS水表通信状态指示灯,红绿双色灯。红色闪烁表示接收数据,绿色闪烁表示发送数据。
RS485：485电表通信状态指示灯,红绿双色灯。红色闪烁表示接收数据,绿色闪烁表示发送数据。

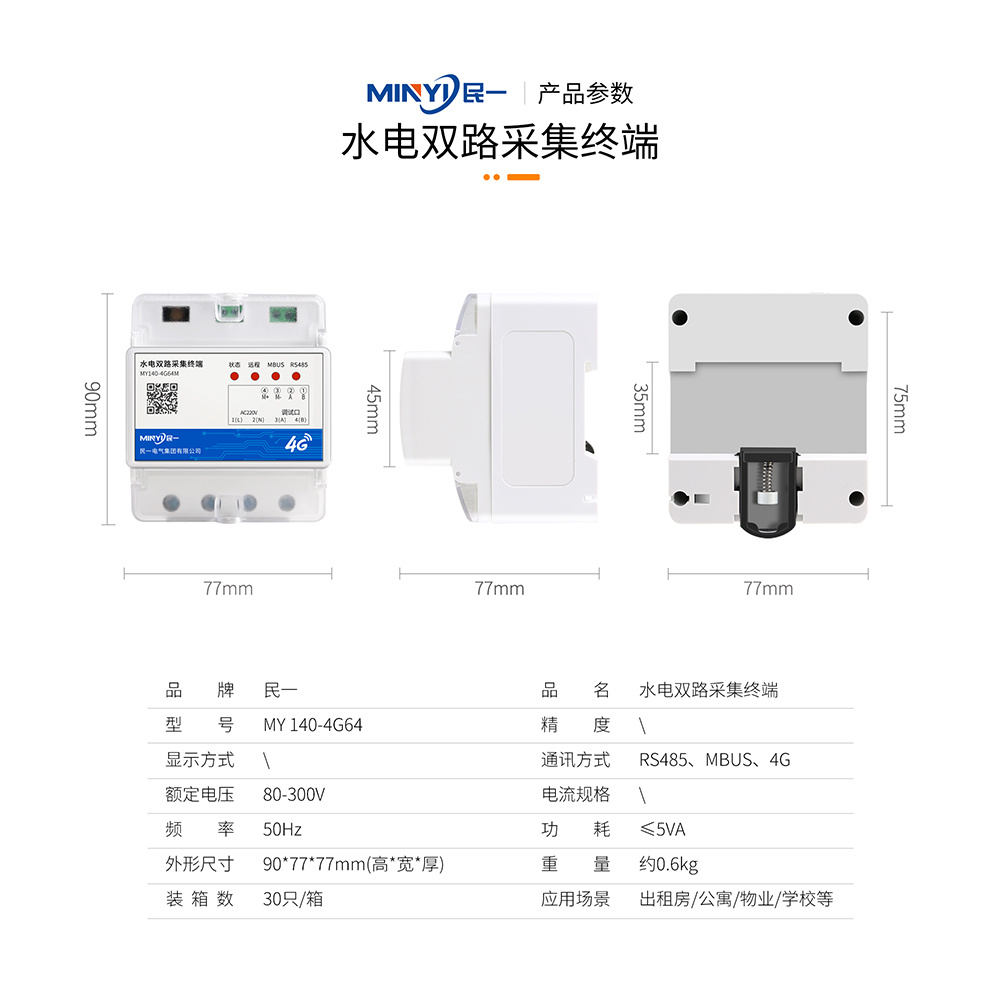

TD140系列数据采集网关是我公司自主研发的新一代终端产品。终端采用高性能32位嵌入式Cotex-M4硬件平台、自主开发的嵌入式软件系统、4G/以太网通信等技术研制而成,该产品功能强大、操作简单、运行稳定、维护方便,能够满足企业、工商业用户对水、电、气、热能效管理、远程抄表等多方面的应用需求。
